Shenzhen Texin Electronics Co., Ltd se centra en la investigación y el desarrollo, la producción y la venta de tecnología de comunicación inalámbrica desde su creación. La línea de productos incluye fuentes antiseñal de comunicaciones móviles 2G/3G/4G/5G y GPS, antimódulo WIFI de señal inalámbrica, así como la gestión inteligente de equipos de la plataforma del sistema Lora. Proporcionamos estable y confiable, buena escalabilidad y productos personalizados. para nuestros clientes con tecnología profesional y excelente servicio. La fuente antiseñal FPV es un producto del módulo anti FPV investigado y desarrollado por Texin Electronics. Este módulo utiliza un chip lógico FPGA como control maestro, combinado con la excelente frecuencia estable de frecuencia bloqueada. VOC, para crear el módulo de señal de modulación anti FPV. La señal digital es generada por el interno de FPGA, que se modula en una onda portadora de señal con frecuencia de oscilación VCO, el proceso de reacción de la señal que sale al amplificador y luego se transmite a la antena.
Shenzhen Texin Electronics Co., Ltd se centra en la investigación y el desarrollo, la producción y la venta de tecnología de comunicación inalámbrica desde su creación.
La línea de productos incluye fuentes antiseñal de comunicaciones móviles 2G/3G/4G/5G y GPS, antimódulo WIFI de señal inalámbrica, así como la gestión inteligente de equipos de la plataforma del sistema Lora. Proporcionamos estable y confiable, buena escalabilidad y productos personalizados. para nuestros clientes con tecnología profesional y excelente servicio. La fuente antiseñal FPV es un producto del módulo anti FPV investigado y desarrollado por Texin Electronics. Este módulo utiliza un chip lógico FPGA como control maestro, combinado con la excelente frecuencia estable de la frecuencia bloqueada. VOC, para crear el módulo de señal de modulación anti FPV. La señal digital es generada por el interno de FPGA, que se modula en una onda portadora de señal con frecuencia de oscilación VCO, el proceso de reacción de la señal que sale al amplificador y luego se transmite a la antena.
Frecuencias admitidas: 300-1200 MHz, 2,4 GHz, etc.
Potencia de salida: 20W
Fuente de señal digital integrada, más cómoda de usar, alta eficiencia
Pequeñas dimensiones, facilitan la integración de usos
Diseño de aplicaciones de grado industrial, utiliza chips de grado industrial, adecuados para aplicaciones de grado industrial.
No. | es | Datos | Unidad |
1 | Frecuencia | 5000-6000 | megahercio |
2 | Tensión de prueba | 28 | V |
3 | Actual | 1.9 | A |
4 | Producción | 20 | W |
5 | Ganar | 43 | dB |
6 | Estabilidad de salida | 1 | dB |
7 | Conector | AME/Mujer | |
8 | Conector de salida VSWR | ≤1,30 (Sin alimentación y VNAtest) | |

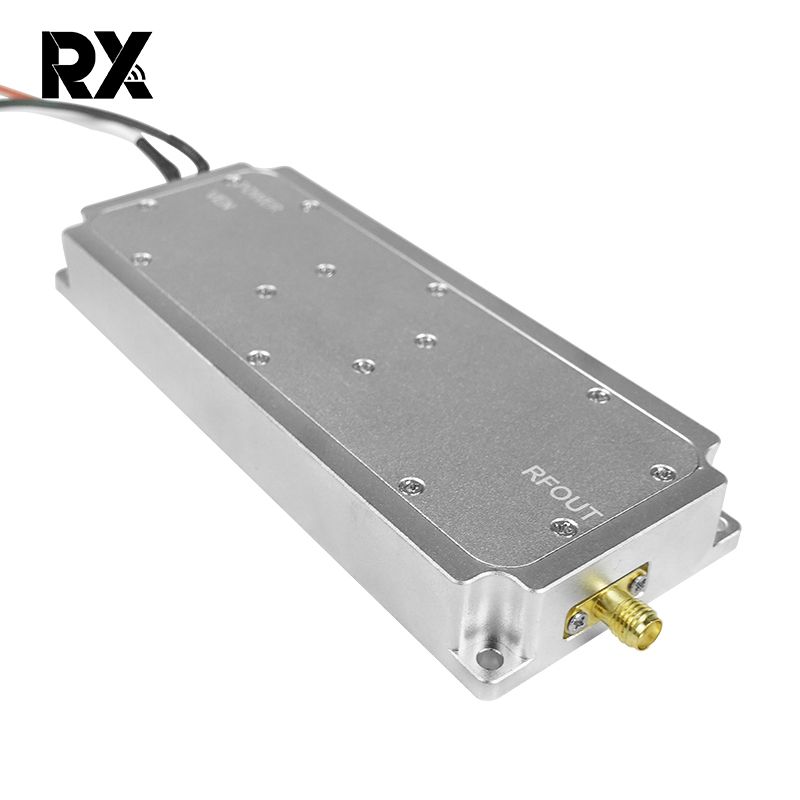

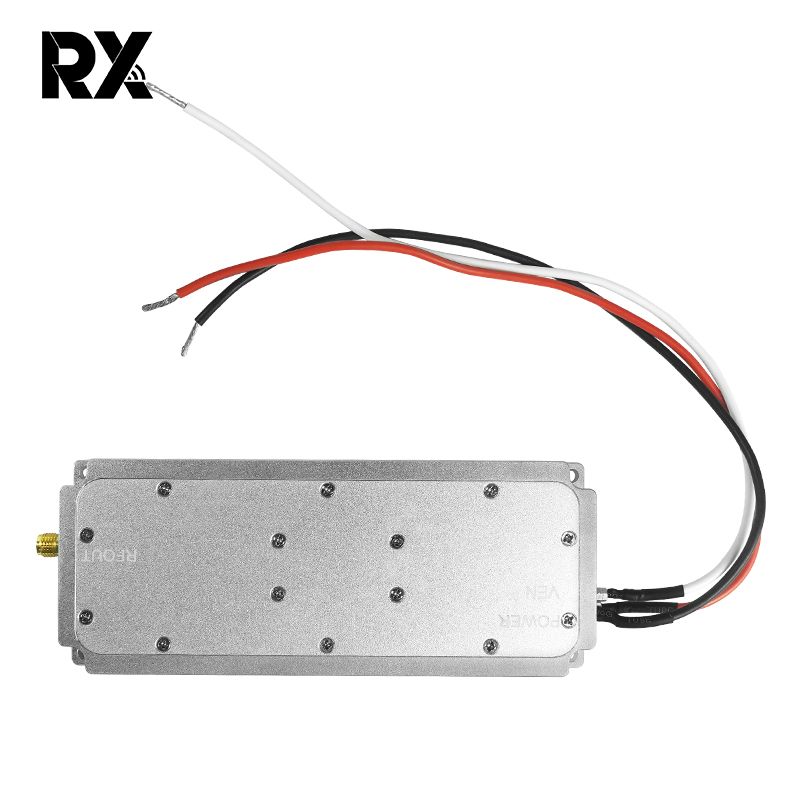

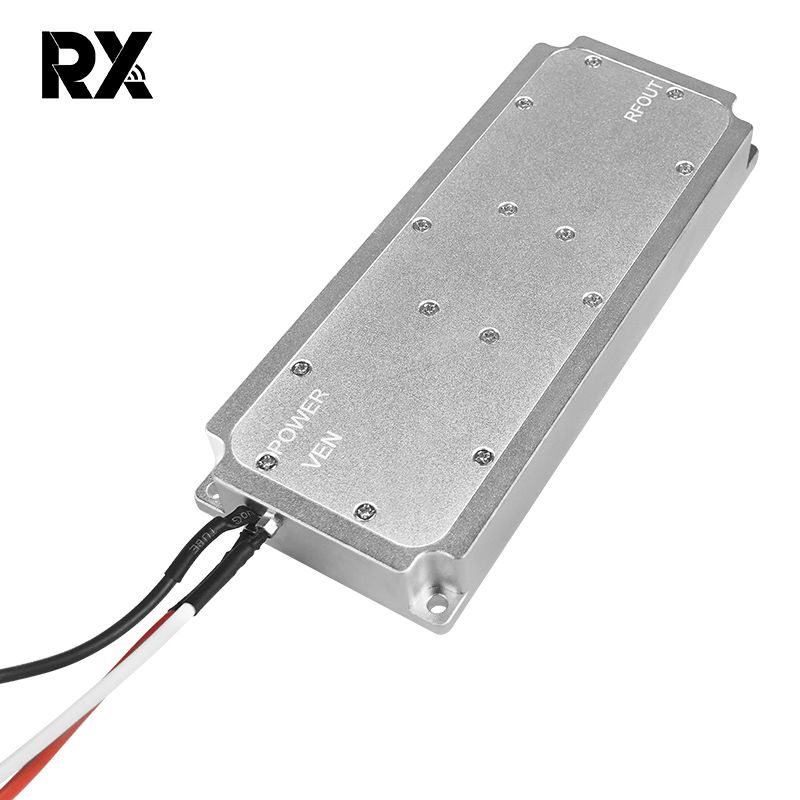

9 | Cable de alimentación | Cable rojo+negro+habilitado | |
10 | Habilitar control | Alto ENCENDIDO Bajo Apagado | |

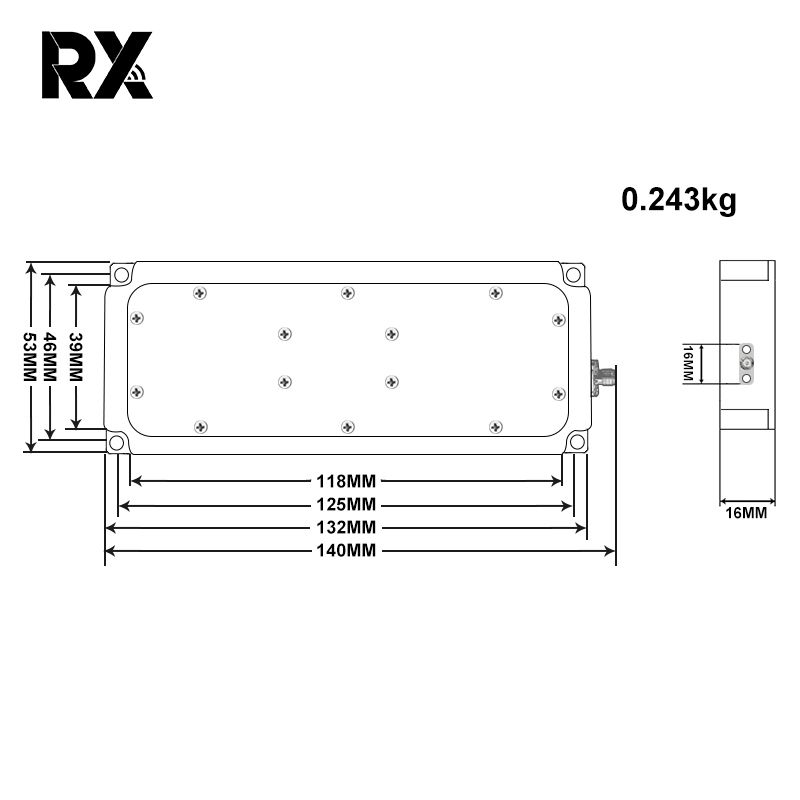

11 | Tamaño de la carcasa | 132*53*16 | milímetros |
12 | Orificio de montaje | 46*125 | milímetros |
13 | Peso | 243 | g |
14 | Temperatura de trabajo | -40~+65 | ℃ |
15 | Material exterior de la carcasa | Aluminio | |
dieciséis | Necesidad de vibración | Carga del coche OK |
1.función básica:
Se basa en la frecuencia del control remoto FPV para configurar el parámetro de señal de modulación digital de la fuente antiseñal, modularlo a la frecuencia personalizada, la fuente antiseñal después de modularse se amplifica por RF y se envía a la antena para transmitir, formando una señal inalámbrica. a la señal de control remoto anti FPV.
2. Descripción de la aplicación:
El puerto SMA de salida RF del módulo de señal antifuente tiene una impedancia de 50 Ω, está conectado a la interfaz de entrada SMA del módulo amplificador, la salida del módulo de potencia del amplificador está conectada a la antena transmisora, la interfaz y la impedancia deben ser consistentes. La temperatura del módulo después de la integración debe No exceda la temperatura de trabajo, adecuada la disipación de calor.
1. Rango de frecuencia
No hay efecto anti si está fuera del rango de frecuencia de uso cuando la frecuencia personalizada corresponde a la señal de control remoto anti FPV.
2. Distancia de interferencia y configuración de salida.
La distancia de interferencia está relacionada con la potencia de salida del amplificador. Cuanto mayor sea la potencia, mayor será la antidistancia. Además, la mayor efectividad debe lograrse en un entorno sin obstáculos, lo que significa que no hay obstáculos entre la señal anti y el FPV.
