Amplificador de potencia de 100 W de alta potencia de banda ultraancha de 1000-6000 MHz

El amplificador de potencia de 100 W de alta potencia de banda ultraancha de 1000-6000 MHz es un módulo de RF. Un solo módulo puede cubrir de 1 a 6 GHz, lo que elimina la necesidad de circuitos de conmutación multibanda tradicionales y reduce significativamente el tamaño y la complejidad del sistema. Adecuado para escenarios que involucran agilidad de frecuencia, salto de frecuencia o interferencia de banda ancha.

Enviar Consulta

Descripción del Producto

Amplificador de potencia de 100 W de alta potencia de banda ultraancha de 1000-6000 MHz

Este módulo utiliza tecnología GaN, logrando un 30 % menos de disipación de calor que LDMOS con una potencia equivalente de 100 W, logrando una verdadera alta potencia y baja disipación de calor, extendiendo así la vida útil del módulo. Además, hemos agregado protección de temperatura, protección de carga, protección contra sobretensión y protección contra sobremarcha a la placa de circuito, eliminando la necesidad de funciones de protección externa y aumentando considerablemente la eficiencia operativa.

A diferencia de las frecuencias de banda estrecha convencionales, la banda ultraancha (1000-6000MHz) exige estándares técnicos y de calidad de componentes más altos para lograr sus características de banda ultraancha, alta potencia y alta confiabilidad. El amplificador de potencia de banda ultraancha de 1000-6000 MHz y 100 W ha demostrado un rendimiento excepcional en comunicaciones multibanda modernas, pruebas de EMC, guerra electrónica y sistemas anti-drones.

Especificación del amplificador de potencia 1000-6200MHz100W（TC=25℃）

No.	Descripción	Símbolo	mín.	tipo		máx.	Unidad	Observación
1.	Frecuencia de funcionamiento	peso corporal	1000			6200	megahercio
2.	Potencia de entrada	Alfiler		2			dBm
3.	Potencia de salida CW	Psat	50.5	51		52.5	dBm	Onda Continua
4.	Ganancia de potencia	gp	48.5	49		50.5	dBm	@Pin=2 dBm
5.	Planitud de ganancia de potencia	△Gp		±1,5			dB	@Pin=2 dBm
6.	Pérdida de retorno de entrada	T11		-15			dB
7.	Voltaje de funcionamiento	Vcc	28	28		32	V
8.	Consumo actual	A		17		21.5	A	@ Puchero=110~180W
9.	Entrada del conector RF		AME, Mujer

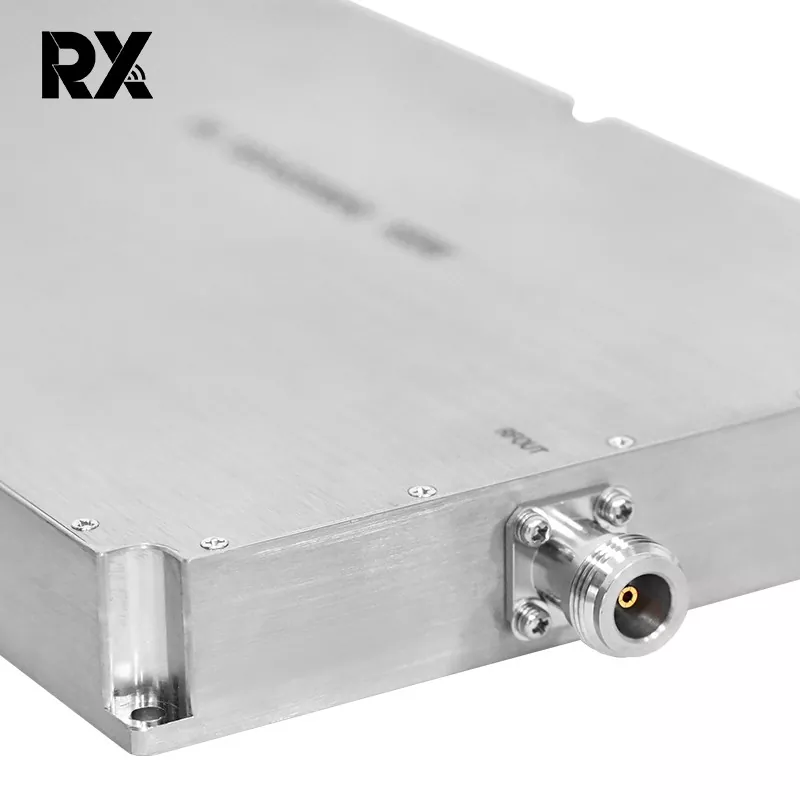

10.	Salida del conector RF		N, Mujer
11.	Peso			1.9		2	kilos
12.	LargoAnchoAlto		25015025			milímetros
13.	Potencia de entrada máxima	pinmax	≤10			dBm

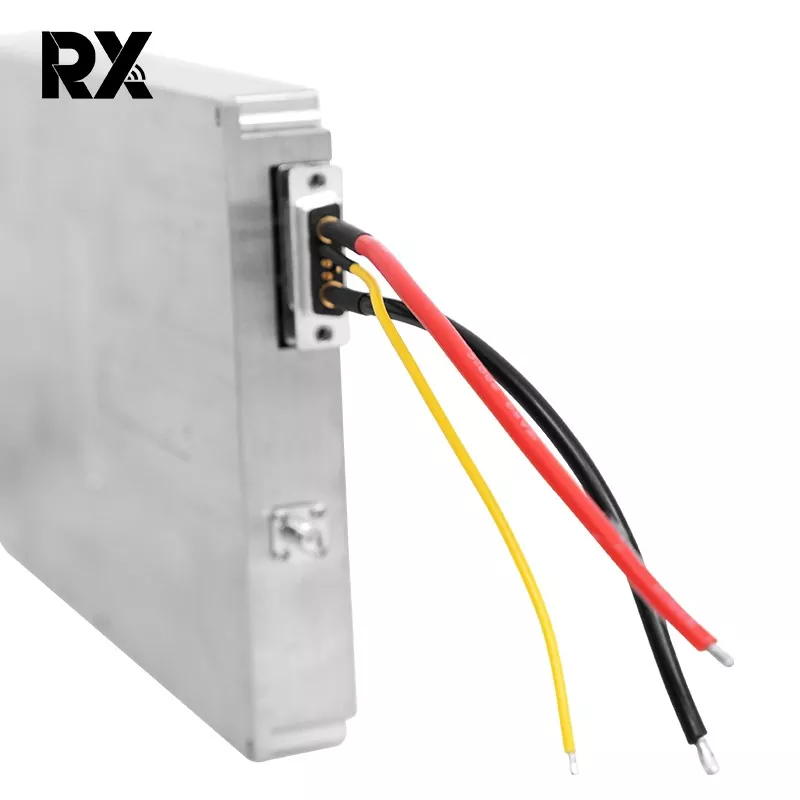

14.	Definición de interfaz (7W2 Mujer)	VDD	A1		28Vcc
		Tierra	A2		Suelo
		Protección contra sobrecorriente	2		Funcionamiento normal: 0V Protección contra sobrecorriente: +5V			Protección contra sobrecorriente @ 25A
		Protección contra sobrecalentamiento	2		Funcionamiento normal: 0V Protección contra sobrecalentamiento: +5V			Sobretemperatura
		Permitir	3		5V~Vdd:ENCENDIDO 0V: APAGADO			protección @ 100 ℃
		Tierra	4		Suelo
		Estado	5		Funcionamiento normal: 0V Protección del estado:+5V
