Antena PCB combinada de 7 bandas de alta ganancia

La antena PCB combinada de 7 bandas de alta ganancia es una antena innovadora que combina tecnología avanzada con un rendimiento superior de la empresa TeXin. Integra siete bandas de comunicación diferentes en una placa PCB, logrando una comunicación multibanda eficiente y con características de alta ganancia, puede proporcionar soporte de señal estable y potente para varios dispositivos de comunicación inalámbrica.

Enviar Consulta

Descripción del Producto

El proceso de producción de la antena PCB combinada de 7 bandas de alta ganancia es relativamente maduro, después de estrictas pruebas y verificación de calidad, con alta confiabilidad y estabilidad. En una variedad de condiciones ambientales complejas, como altas temperaturas, bajas temperaturas, humedad, etc., puede mantener un buen rendimiento laboral para garantizar la continuidad y estabilidad de la comunicación.

Además, la antena PCB combinada de 7 bandas de alta ganancia puede admitir siete bandas de frecuencia de comunicación diferentes con una amplia cobertura, incluidas, entre otras, las bandas de frecuencia de comunicación móvil de uso común (por ejemplo, 2G, 3G, 4G, 5G), así como parte de IoT y Bandas de frecuencia de redes privadas.

Antena PCB combinada de 7 bandas de alta ganancia de especificación

Parámetro de rendimiento
Tipo	Frecuencia (Personalizado)	Ganar	VSWR	Horizontal Ancho de viga	Vertical Ancho de viga

433MHz	428-438MHz	1 dBi	≤1,5	75-90º	68-80º
900MHz	803-930MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900MHz	17 dBi		35-45º	27-38º

Relación delante-atrás		≥18dB
Impedancia de entrada		50Ω
Entrada máxima		50W
Tipo de conector de entrada		086 cable 7 piezas * SMS-J

Parámetro mecánico

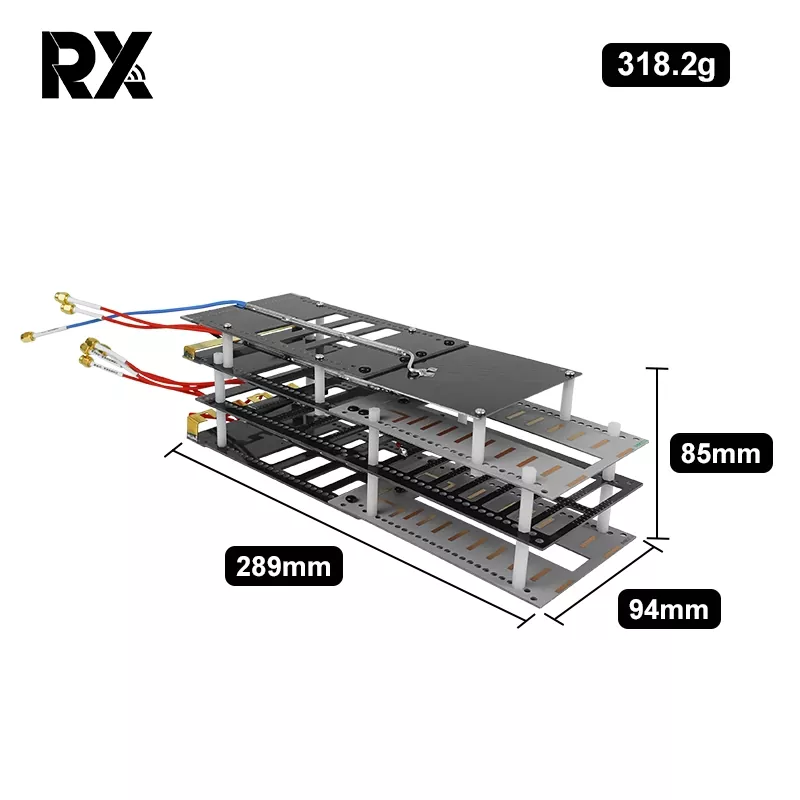

Dimensión (largo* ancho* alto)		28497,560mm
Peso de la antena (kg)		0,35 kg
Humedad de trabajo(％)		10%-95%
Color de superficie		Color negro y gris
Temperatura de trabajo(ºC)		-40～65º
