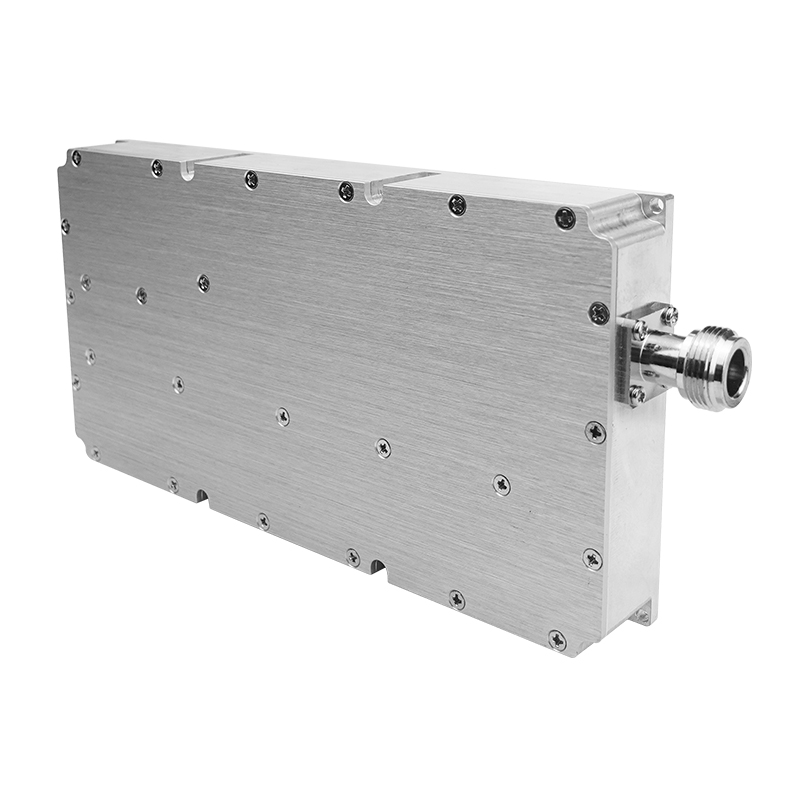

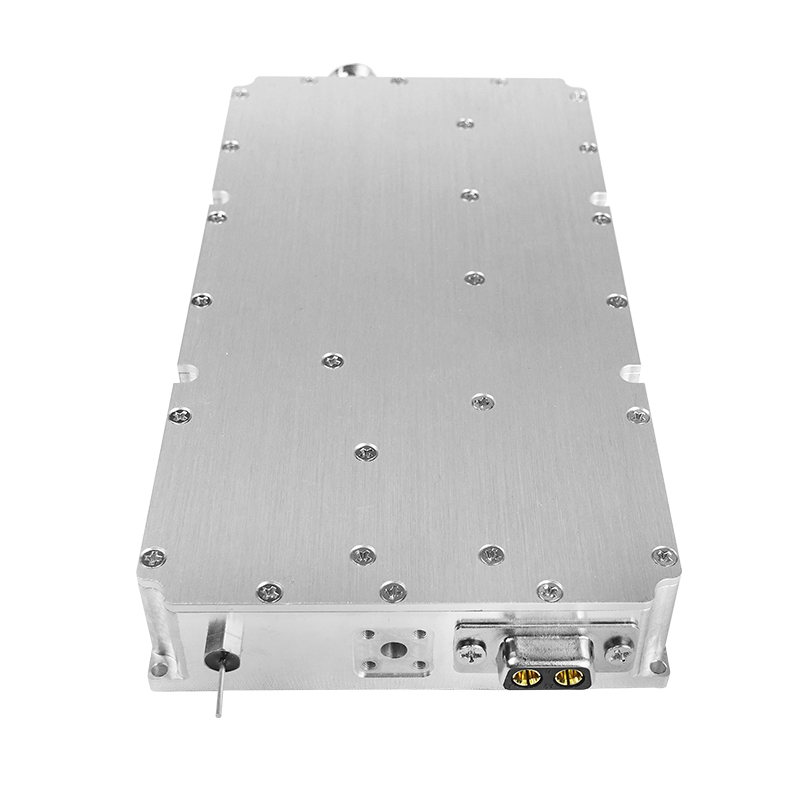

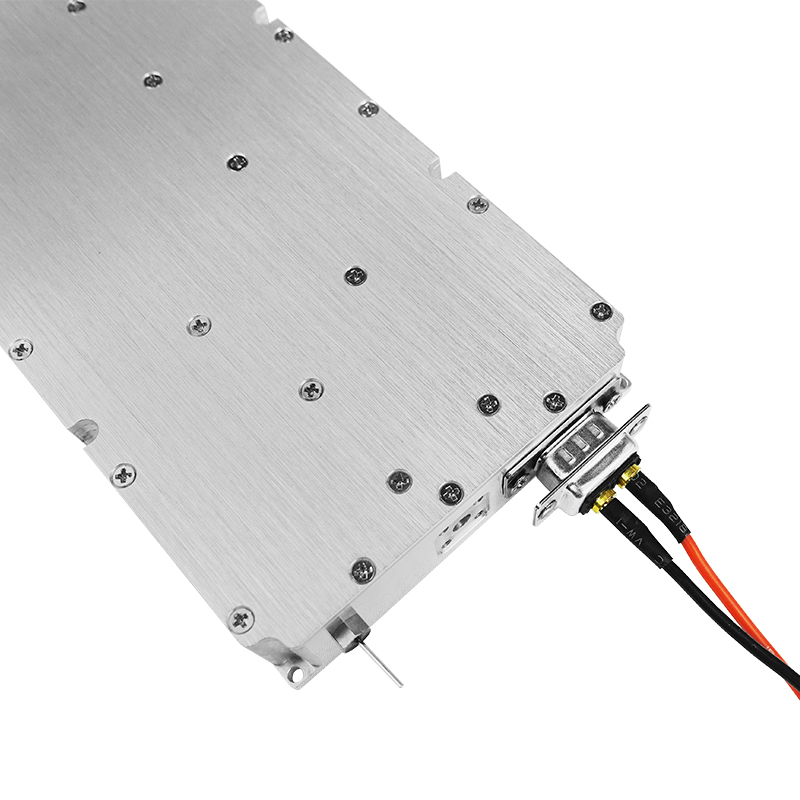

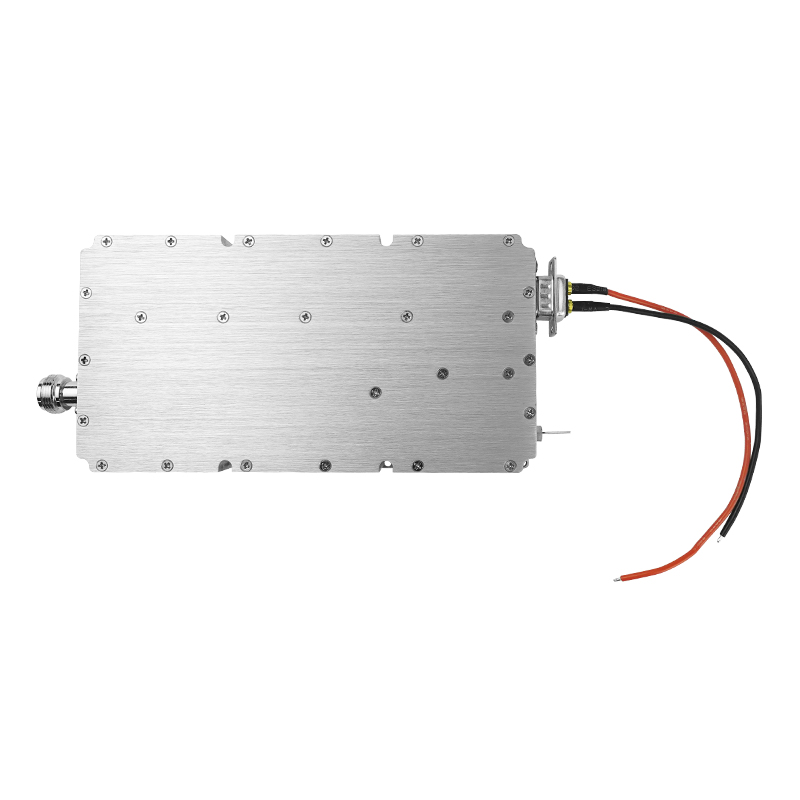

RX es uno de los fabricantes líderes profesionales de módulos de emisión de drones LDMOS de 800-900 MHz y 100 W en China con alta calidad y precio razonable. Bienvenido a contactarnos.
Shenzhen Rongxin Electronics Co., Ltd se centra en la investigación y el desarrollo, la producción y las ventas de tecnología de comunicación inalámbrica desde su creación. Es un módulo de seguridad de la información inalámbrica dedicado a señales de 1560-1620 MHz. Este módulo tiene las ventajas de una alta potencia de salida promedio, buena planitud dentro de la banda y un pequeño desplazamiento entre las bandas laterales superior e inferior.
Tipo regular con fuente de señal, si desea sin fuente de señal, también puede ofrecerla (señal de entrada 0-10 dBm)
2,4 GHz100W Especificación del amplificador de potencia RF |
||||
No. |
Artículo |
Datos |
Unidad |
Notas |
1 |
Frecuencia |
800-900 |
MEGAHERCIO |
|
2 |
Temperatura de trabajo |
-20~+70 |
℃ |
|
3 |
Potencia de salida máxima |
100 |
W |
|
4 |
Potencia de entrada |
5 |
dBm |
0-10 dBm opcional Tipo regular con VCO en el interior sin necesidad de entrada |
5 |
Voltaje de trabajo |
24-28 |
V |
|
6 |
Ganancia máxima |
50 |
dB |
|
7 |
Corriente maxima |
10 |
A |
|
8 |
Iimpedancia |
50Ω |
||
9 |
Conector de salida |
N/F |
Personalizado |
|
10 |
Eficiencia del amplificador de potencia |
45 |
cuando la salida máxima |
|
11 |
Control del interruptor |
alta baja |
V |
24-28V OPersonalizado |
12 |
Protección contra olas estacionarias |
DE ACUERDO |
||
13 |
Protección de temperatura |
75° |
℃ |
|
14 |
Tamaño |
175*91*24 |
milímetros |
|
15 |
Peso |
0.765 |
Kg |
Campo de aplicación:
bloqueador de wifi, bloqueador de drones, etc.
Precauciones de uso
1. La fuente de alimentación debe transportar más de 24 V 10 A.
2. Si la potencia de salida es superior a 5W o superior, se recomienda reforzar el tratamiento de disipación de calor, como agregar un disipador de calor o un ventilador.
3. Al realizar la conexión, primero debe atornillar la antena, luego conectar el dispositivo fuente frontal y finalmente suministrar energía.
