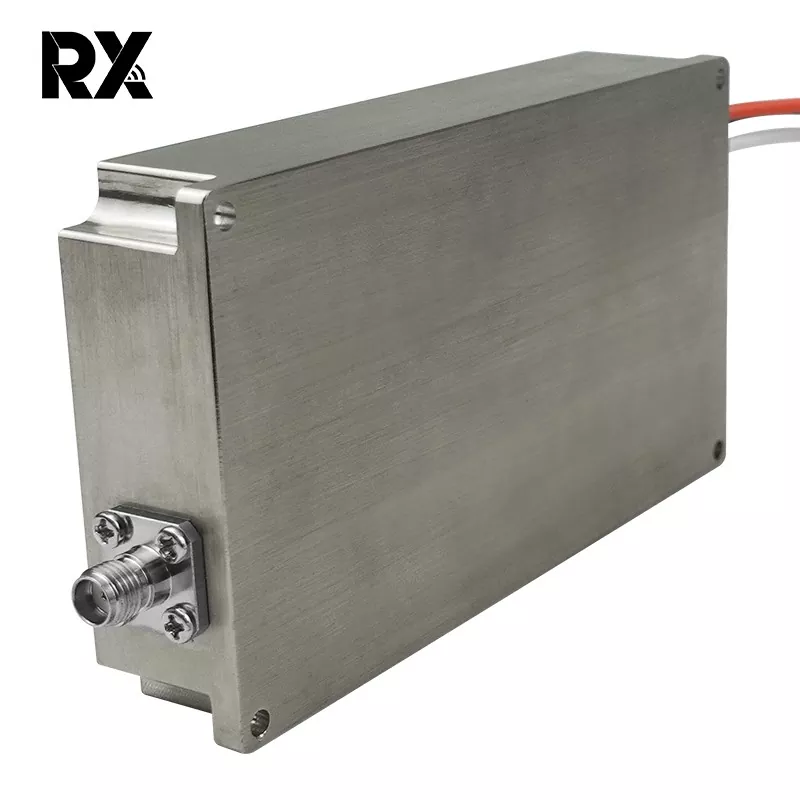

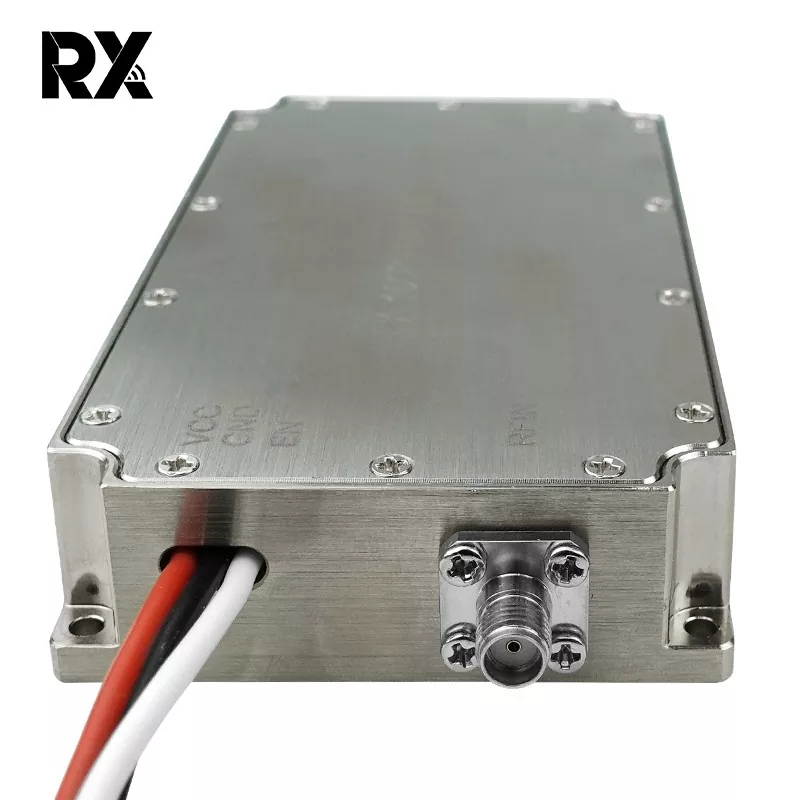

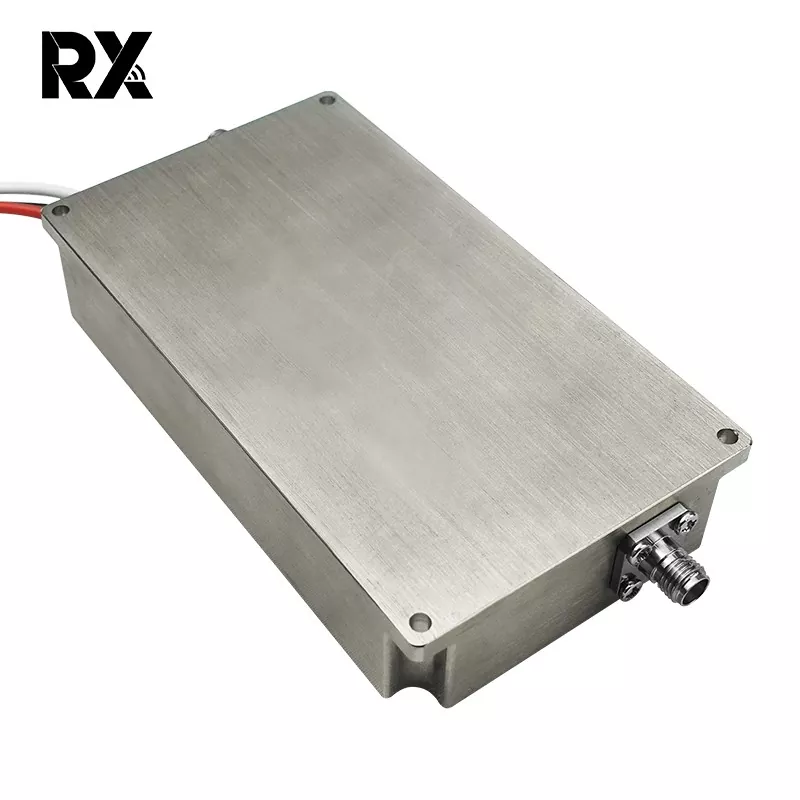

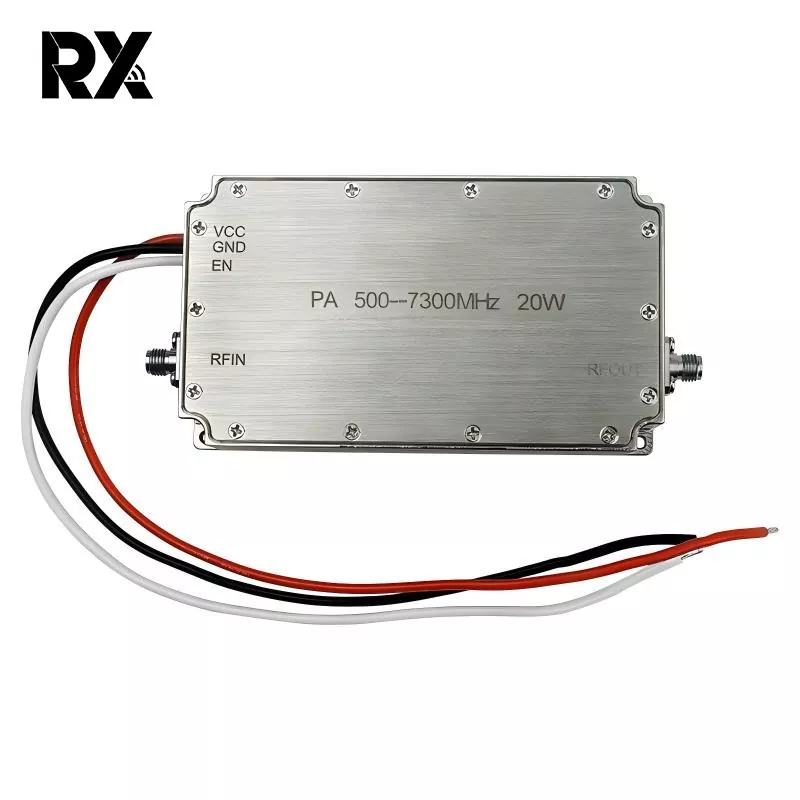

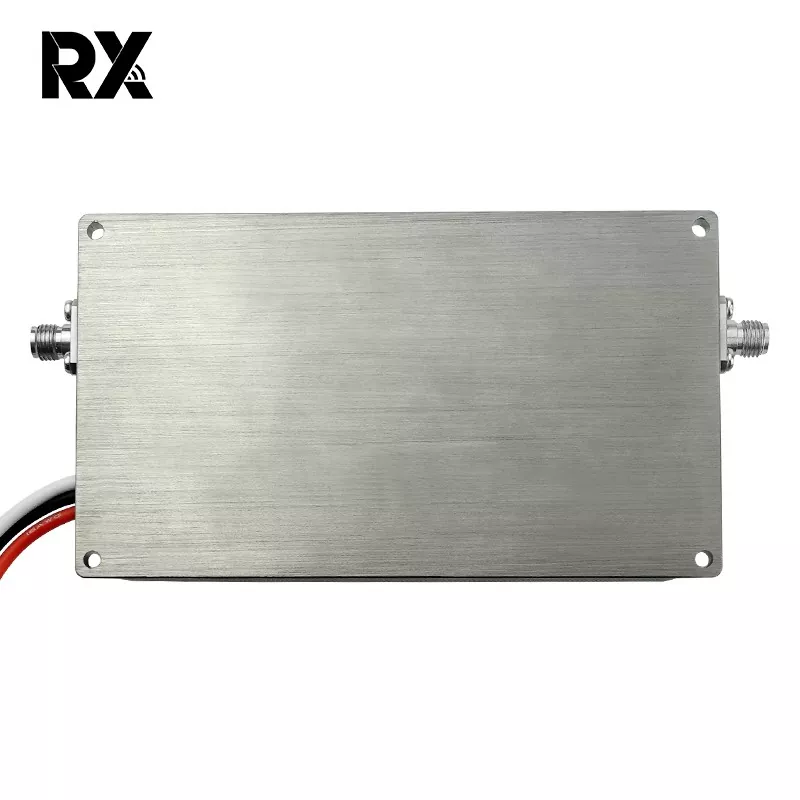

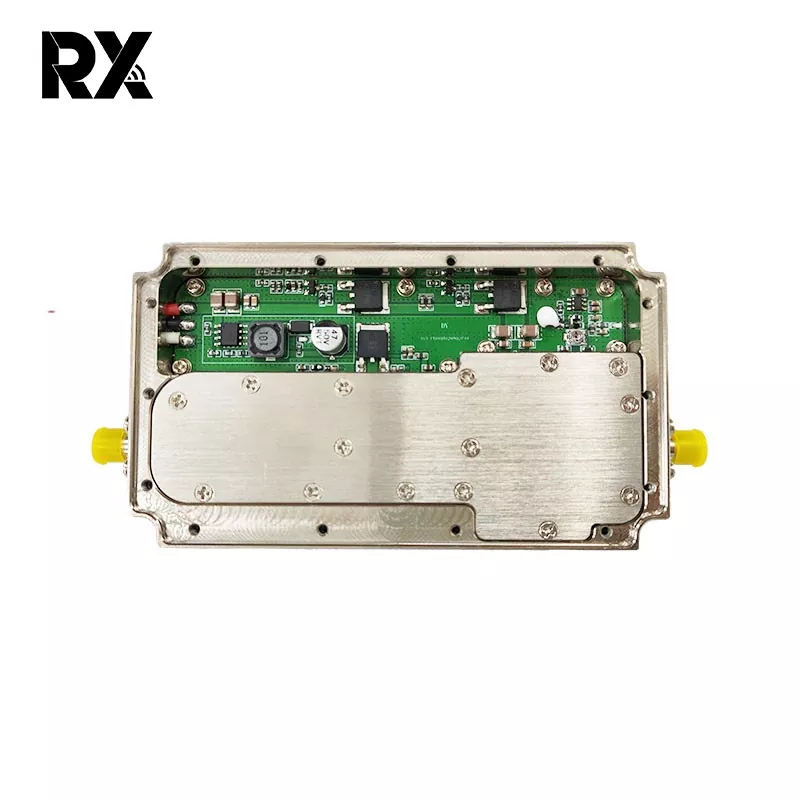

Amplificador de potencia de banda ultraancha de 20W 500-7300MHz

Este es un amplificador de potencia de banda ultraancha sin fuente de señal de 20 W, 500-7300 MHz. Desempeña un papel crucial en el despacho de energía y la protección de líneas dentro del sistema. Si bien no proporciona ganancia en sí, puede atenuar, igualar o aislar con precisión señales de alta potencia de hasta 20 W dentro de un ancho de banda ultraancho de 500 MHz-7,3 GHz.

Enviar Consulta

Descripción del Producto

Principales ventajas:

Este chip amplificador de potencia de 20 W y 500-7300 MHz cubre 500-7300 MHz, cubriendo simultáneamente las bandas L, S, C y parte de las bandas X, lo que permite múltiples usos en un solo chip. Esto reduce la cantidad de componentes divisores de frecuencia, comprimiendo así el tamaño y ahorrando costos. Facilita el cambio entre bandas de interferencia, eliminando la necesidad de antenas y fuentes de señal externas. Un único chip de banda ancha puede manejar interferencias desde bajas frecuencias, bandas convencionales, hasta altas frecuencias.

Función principal:

En un enlace transceptor de banda ancha, respalda la potencia de la unidad de 20 W que excede el límite de la etapa anterior a un nivel que el chip posterior pueda manejar, evitando que el LNA/mezclador posterior se comprima o se queme. Soporta potencia instantánea ≥ 20 W. Cuando se produce potencia reflejada debido a un desajuste de antena o un circuito abierto en la etapa posterior, este amplificador de potencia de 500-7300 MHz y 20 W absorbe/atena la energía reflejada para proteger los transistores de potencia en la etapa anterior.

Este amplificador de potencia, insertado entre dos etapas del amplificador de potencia, puede reducir la pérdida de retorno entre 3 y 6 dB, reducir los reflejos entre etapas, suprimir la autooscilación y mejorar el aislamiento entre etapas.

Especificación del amplificador de potencia de banda ultraancha de 20W 500-7300MHz (TC = 25 ℃)

No.	Descripción	Símbolo	mín.	tipo		máx.	Unidad	Observación
1.	Frecuencia de funcionamiento	peso corporal	500			7300	megahercio
2.	Potencia de entrada	Alfiler		0			dBm
3.	Potencia de salida CW	Psat	42.5	43		44	dBm	Onda Continua
4.	Ganancia de potencia	gp		43			dBm	@ Pin=0 dBm
5.	Planitud de ganancia de potencia	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Pérdida de retorno de entrada	T11		-15			dB
7.	Voltaje de funcionamiento	Vcc	24	30		36	V
8.	Consumo actual	A		2		3	A	@ Puchero=10~15W
9.	Entrada del conector RF		AME, Mujer
10.	Salida del conector RF		AME, Mujer
11.	Peso			0.278		0.3	kilos
12.	LargoAnchoAlto		1056020			milímetros
13.	Potencia de entrada máxima	pinmax	≤10			dBm
14.	Definición de interfaz	VDD	A1		24Vcc
		Tierra	A2		Suelo
		Permitir	1		5V~Vdd:ENCENDIDO 0V: APAGADO
	Dimensión general	Nota: 1、 Las dimensiones generales son solo de referencia； 2 、 El tamaño se puede aumentar o disminuir adecuadamente según los requisitos del cliente; 3、 Las posiciones de la interfaz de entrada, la interfaz de salida y la interfaz de fuente de alimentación se pueden cambiar según las necesidades reales de los clientes;
	Dimensión general

Curvas de rendimiento (muestras medidas reales, 25 °C, 28 V)

Frecuencia	aporte	24V			30V			36V
(Megahercio)	(dBm)	Puchero (dBm)	IOWA)	η(%)	Puchero (dBm)	IOWA)	η(%)	Puchero (dBm)	IOWA)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
