Módulo amplificador de potencia RF de 100W 300 -2000MHz 32V 8A alta ganancia

El módulo amplificador de potencia RF de 100 W es un módulo amplificador de alta potencia diseñado específicamente para sistemas de RF profesionales. Cubre una banda de frecuencia operativa ultra amplia de 300-2000 MHz, admite fuente de alimentación de 32 V CC y tiene una corriente operativa nominal de 8 A. El módulo amplificador de potencia RF de 100 W 300-2000 MHz 32 V 8 A de alta ganancia puede resolver eficazmente el problema de potencia en la transmisión de señales de RF y se usa ampliamente en comunicaciones inalámbricas, pruebas de RF, control industrial y otros campos.

Enviar Consulta

Descripción del Producto

Este módulo tiene 100 W de alta potencia, una amplia banda de frecuencia de 300-2000 MHz y confiabilidad de grado industrial. Módulo amplificador de potencia RF de 100 W 300-2000 MHz 32 V 8 A de alta ganancia no solo puede resolver el problema central de "las señales débiles no se pueden transmitir a largas distancias", sino que también se adapta a las necesidades de los sistemas de RF en múltiples escenarios.

Especificación del producto

No.	Descripción	Símbolo	mín.	Tipo		máx.	Unidad	Observación
1.	Frecuencia de funcionamiento	peso corporal	300			2000	megahercio
2.	Potencia de entrada	Alfiler		2			dBm
3.	Potencia de salida CW	Psat	49	50.5			dBm	Onda continua
4.	Ganancia de potencia	gp		48.5			dBm	@Pin=2 dBm
5.	Planitud de ganancia de potencia	△Gp		±1,5			dB	@Pin=2 dBm
6.	Pérdida de retorno de entrada	T11		-15			dB
7.	Voltaje de funcionamiento	Vcc	28	32		32	V
8.	Consumo actual	A		8		11	A	@ Puchero>80W
9.	Entrada del conector RF		AME, Mujer
10.	Salida del conector RF		N- Mujer
11.	Peso		0.95				kilos

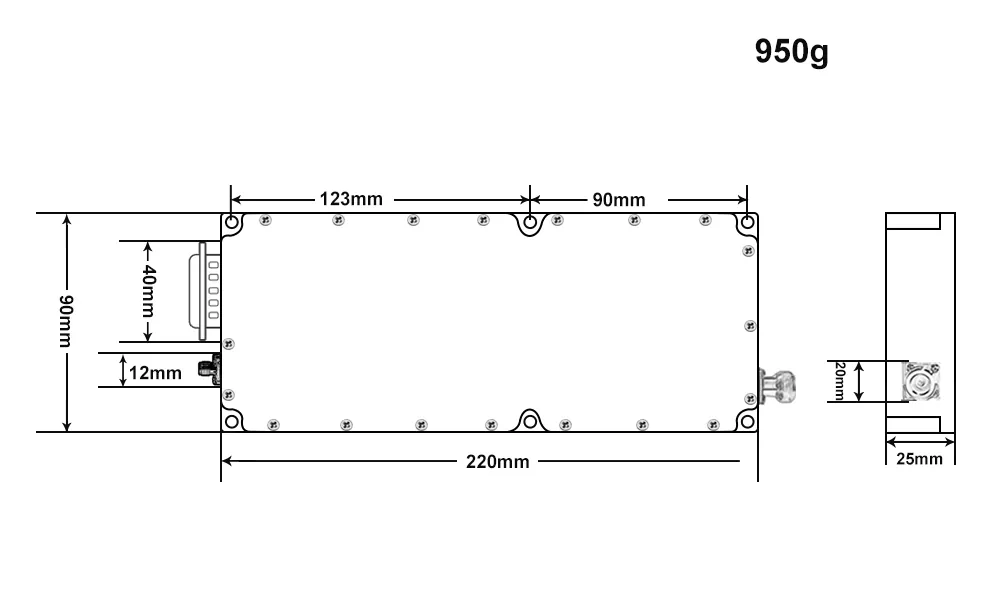

12.	LargoAnchoAlto		2209025			milímetros
13.	Potencia de entrada máxima	pinmax	≤10			dBm
14.	Definición de interfaz (7W2 Mujer)	VDD	A1		28Vcc
		Tierra	A2		Suelo
		Protección contra sobrecorriente	1		Funcionamiento normal: 0V Protección contra sobrecorriente: +5V			Protección contra sobrecorriente @ 25A
		Protección contra sobrecalentamiento	2		Funcionamiento normal: 0V Protección contra sobrecalentamiento: +5V			Sobretemperatura
		28Vcc	3		5V~Vdd:ENCENDIDO 0V: APAGADO			protección @ 100 ℃
		Tierra	4		Suelo
		Estado	5		Funcionamiento normal: 0V Este módulo tiene 100 W de alta potencia, una amplia banda de frecuencia de 300-2000 MHz y confiabilidad de grado industrial. Módulo amplificador de potencia RF de 100 W 300-2000 MHz 32 V 8 A de alta ganancia no solo puede resolver el problema central de "las señales débiles no se pueden transmitir a largas distancias", sino que también se adapta a las necesidades de los sistemas de RF en múltiples escenarios.
